Здравствуйте, уважаемые читатели и самоделкины!
При изготовлении кожаных самоделок довольно часто нужно вырезать полосы, например, для ремней. Такая операция должна выполняться довольно точно и за один проход, чтобы ширина полосы была одинаковой по всей ее длине.
Делать это ножом «под линейку», даже при наличии опыта, довольно рискованно — нож легко соскакивает и материал портится.
В данной статье автор YouTube канала «Martin Calcagno» расскажет Вам, как он сделал специальный регулируемый резак, закрывающий такие задачи.
Этот инструмент довольно прост в изготовлении, и может быть повторен минимумом инструментов.
Материалы, необходимые для самоделки.
— Доска или брус
— Стальная полоса, уголок 30×30 мм.
— Бакелитовые барашковые гайки
— Винты с потайной головкой, саморезы по дереву
— Лезвия для ножа, столярный клей, машинное масло
— Листовая натуральная кожа.
Инструменты, использованные автором.
— Шуруповерт
— Сверла по металлу
— Зенковка
— Пила торцовочная
— Нейлер электрический
— Ленточный шлифовальный станочек
— Болгарка, тиски, F-струбцины
— Рулетка, маркер
Процесс изготовления.
Итак, материалом для корпуса послужит деревянный брус сечением 20×20 мм.
Из него мастер нарезает на торцовочной пиле три заготовки длиной 70 мм и две — 80 мм.
Эту задачу вполне можно выполнить с помощью ножовки и стусла — важно, чтобы торцы были срезаны под 90 градусов, а детали имели нужную длину.
Теперь из полученных деталей автор склеивает вот такой корпус. Зазоры между направляющими составляют по 5 мм.
Направляющие пристреливаются гвоздиками к боковым планкам с помощью нейлера.
Прижимом для лезвия, располагаемого на одном из торцов корпуса, послужит кусочек стальной полосы размерами 80×20 мм.
В полученной детали высверливаются отверстия для саморезов. Желательно, чтобы они совпадали с центрами направляющих.
С помощью зенковки снимаются фаски под потайные головки саморезов.
Для упора мастер использует пластину пошире. Ее он вырезал из 30-мм уголка. Размеры пластины — 80×30 мм.
Отверстия в ней нужно просверлить так, чтобы они совпадали с центрами пазов в корпусе.
Поверхности корпуса шлифуются на ленточном станочке, и пропитываются льняным маслом.
Первой, к одному из торцов корпуса, закрепляется прижимная пластина.
Подвижный упор располагается под корпусом.
Положение упора будет фиксироваться парой винтов M5 с потайной головкой и гайками.
Использованные мастером барашковые гайки не очень удобны, и лучше применять гайки с бакелитовым корпусом.

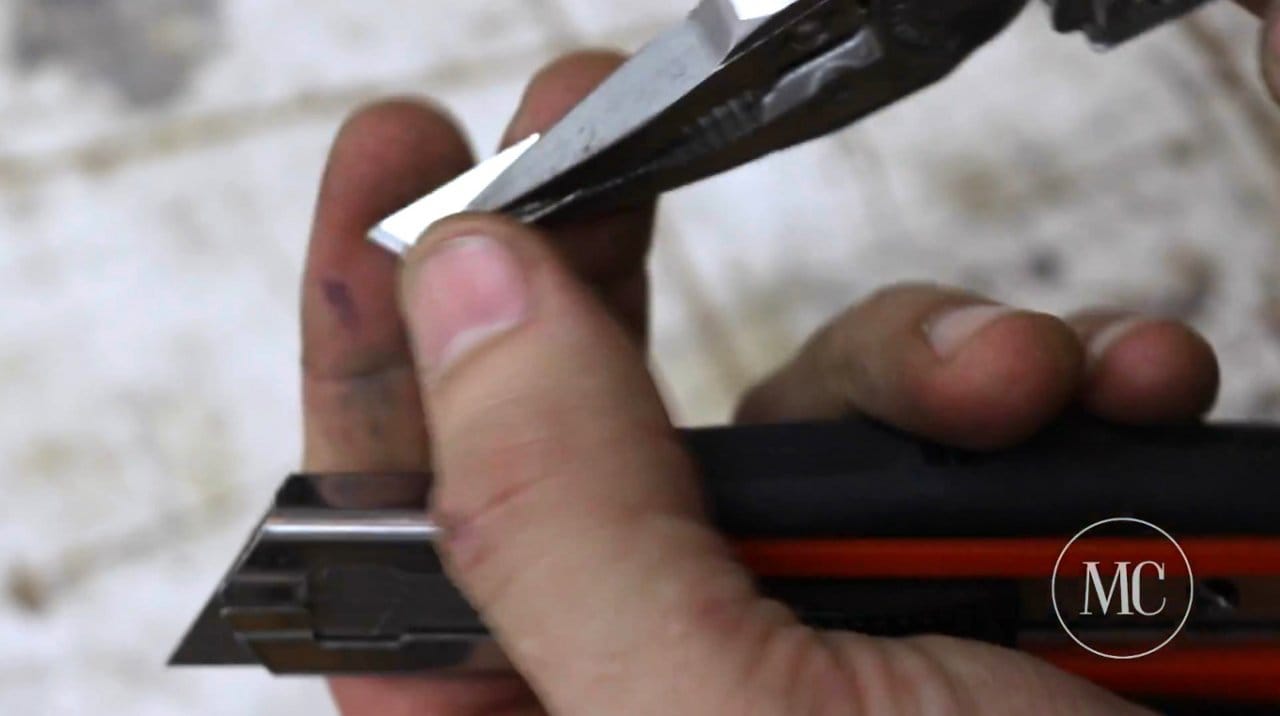

Резцом послужит один сегмент стандартного лезвия для ремесленного ножа. В зависимости от толщины кожаного листа, устанавливается соответствующий вылет лезвия.
За ширину получаемой полосы отвечает настройка положения упора.

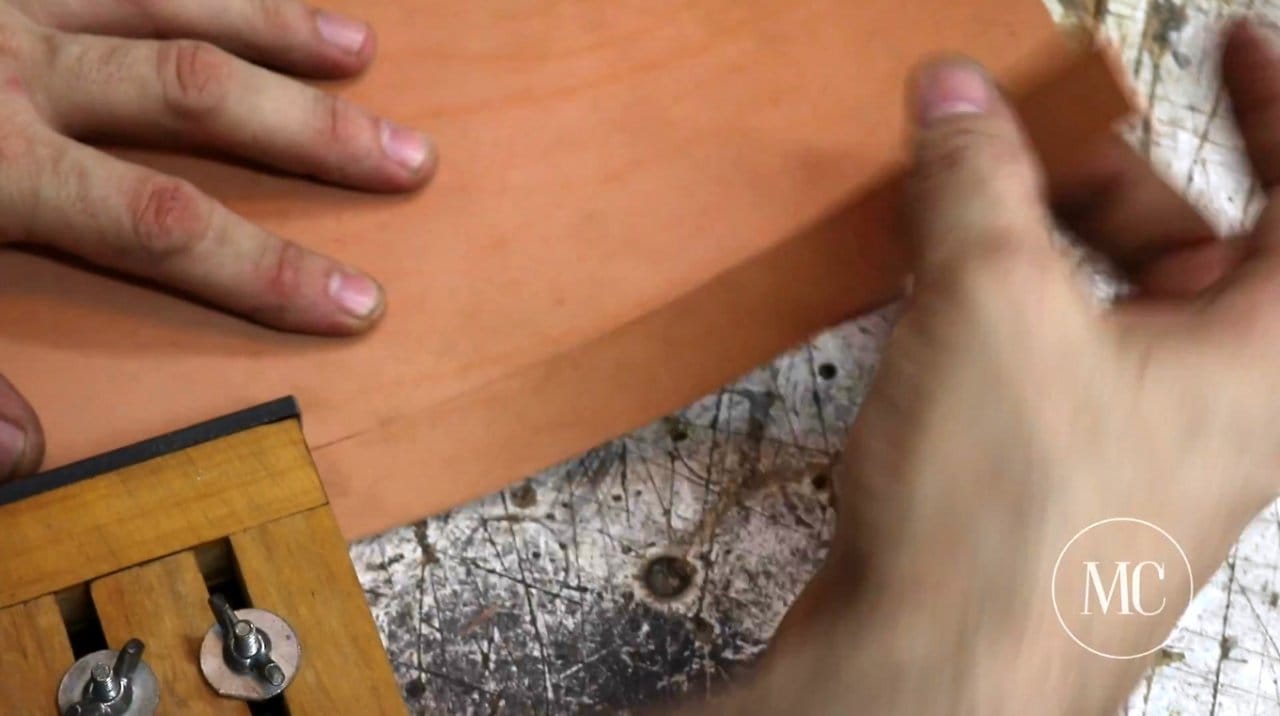

Перед нарезкой полос нужно сформировать ровный базовый край. Прижимая к нему упор, можно нарезать полосы заданной ширины.
Вот такой простой инструмент для работы с кожей получился у автора.
Благодарю Мартина за простую конструкцию ножа для нарезки полос из кожи.
Всем хорошего настроения, крепкого здоровья, и интересных идей!
