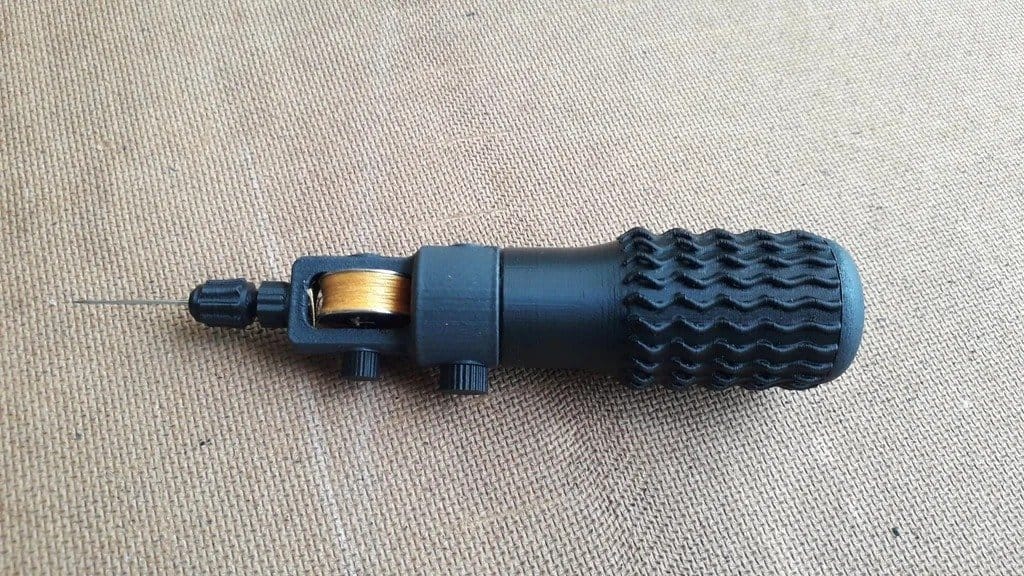

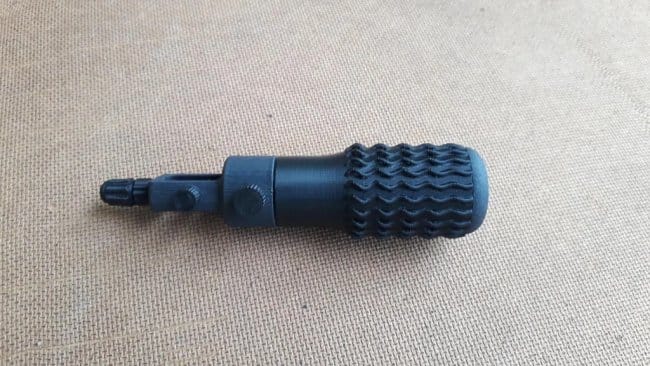

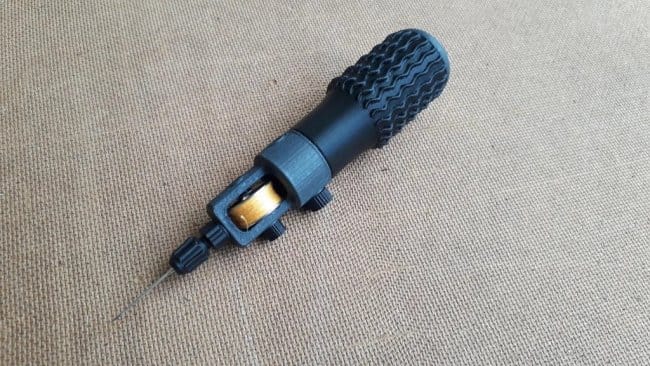

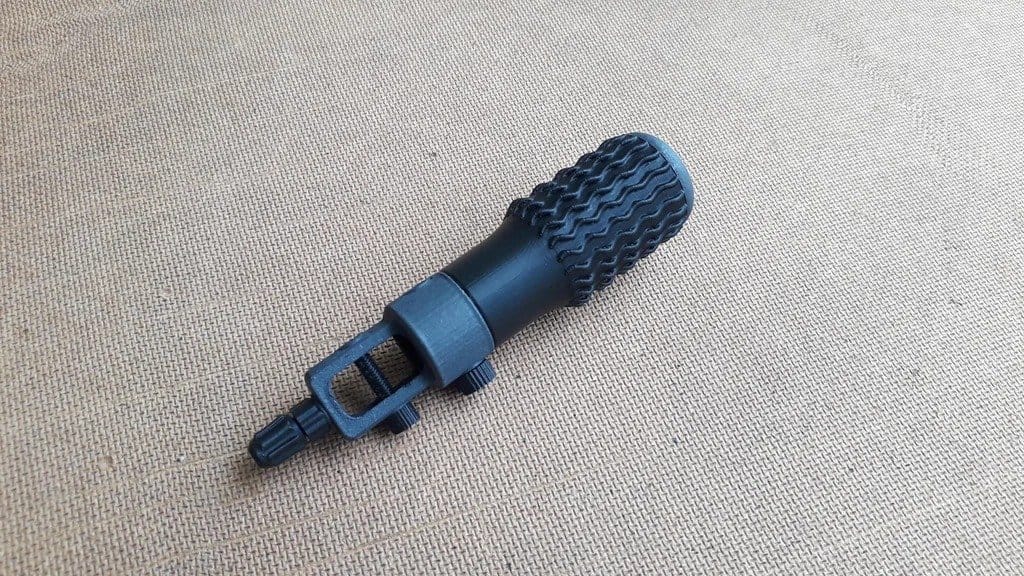

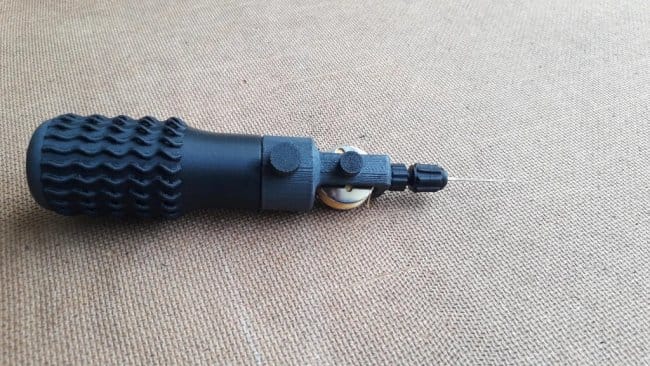

Этот швейный инструмент, предназначен для сшивания кожи, холста и других подобных плотных материалов. Основные части инструмента напечатаны на 3D-принтере.

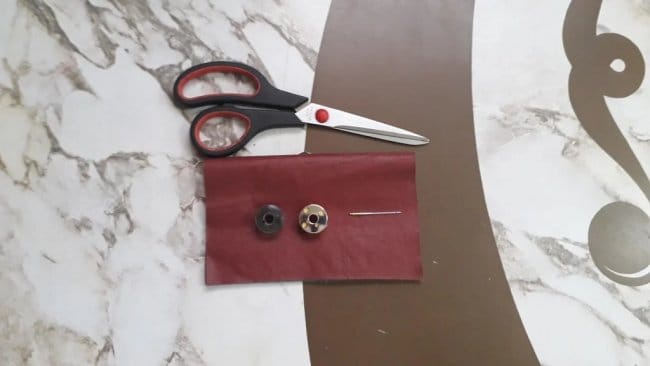

Инструменты и материалы:
-3D-принтер;
-Шпулька;
-Нитки;
-Игла;

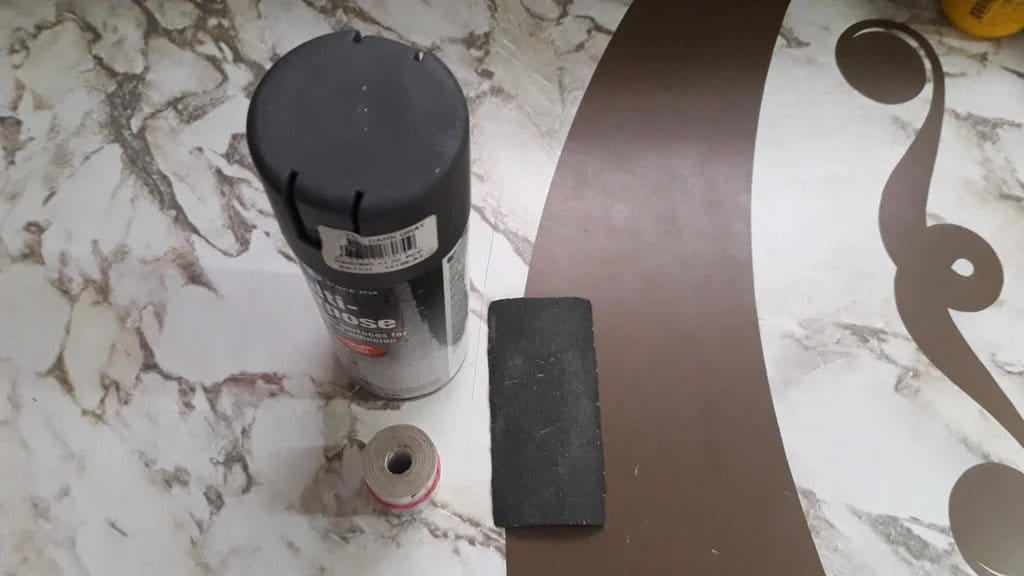

-Наждачная бумага;
-Аэрозольная краска;
-PLA нить;
-Компьютер с ПО;
-Ткань;
-Ножницы;
Шаг первый: проектирование

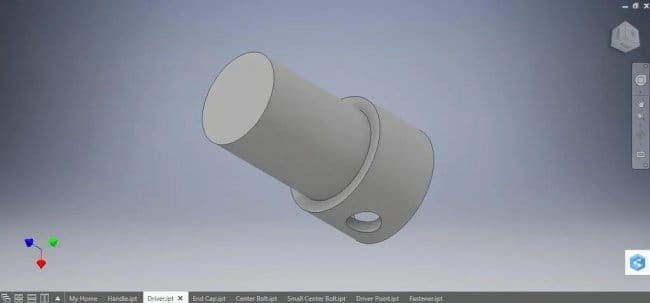

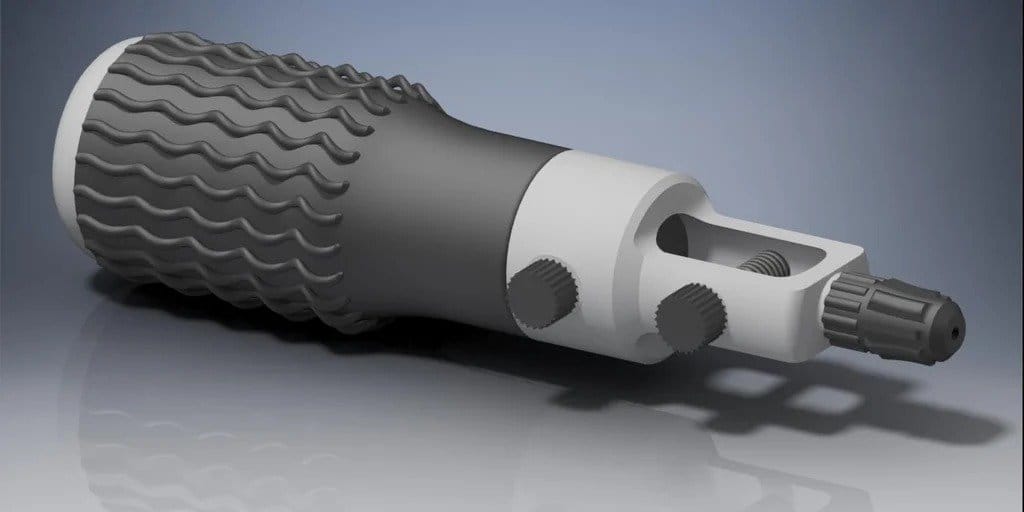

Проектирование инструмента мастер начал с базовой формы и размеров отдельных частей. Инструмент имеет основную форму цилиндра, и первоначальные формы - круги, к которым он затем добавил скругления и фаски по мере проектирования.
Детали спроектированы так, чтобы была плотная посадка.

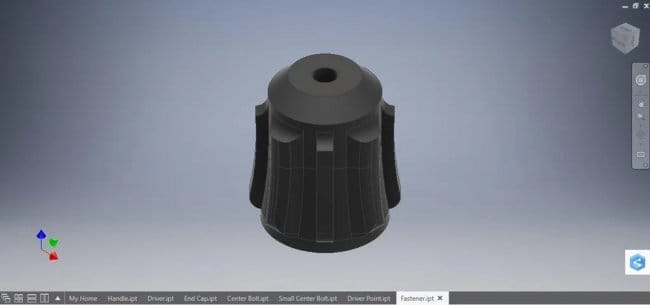

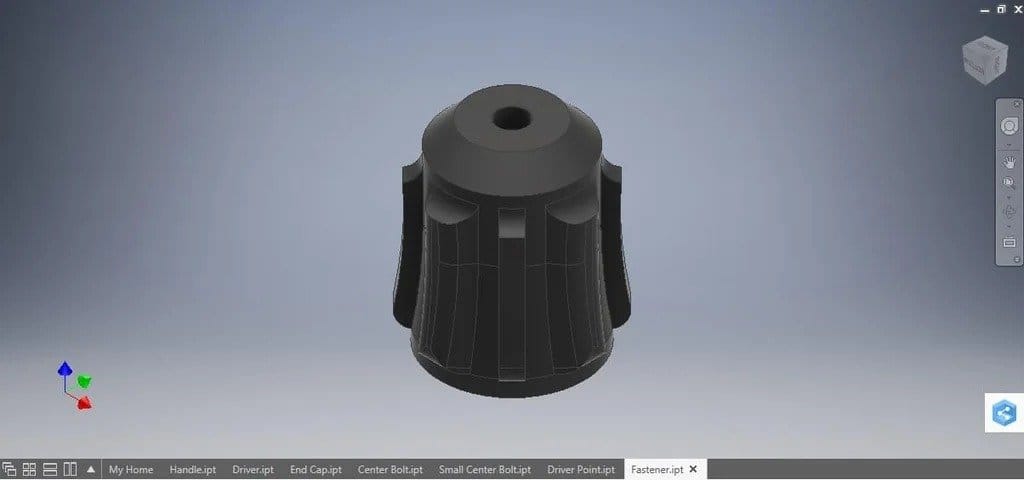

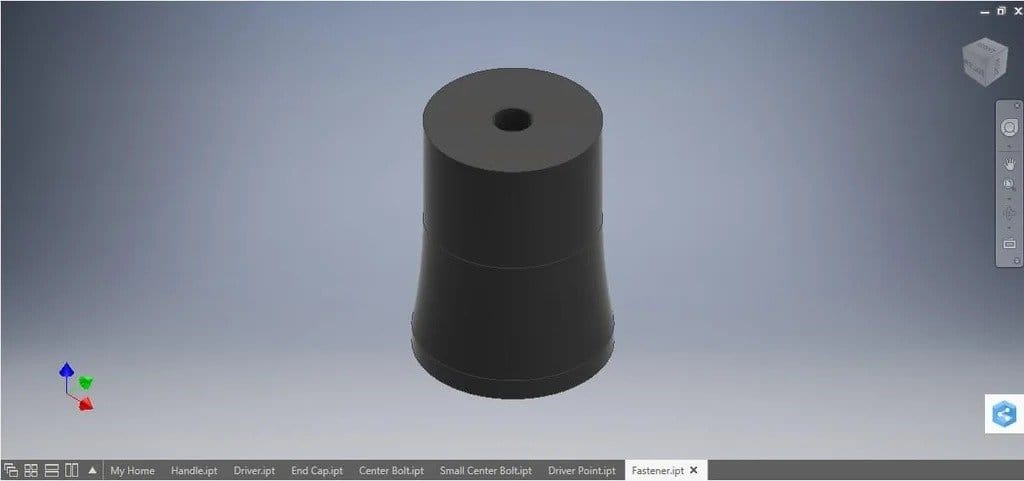

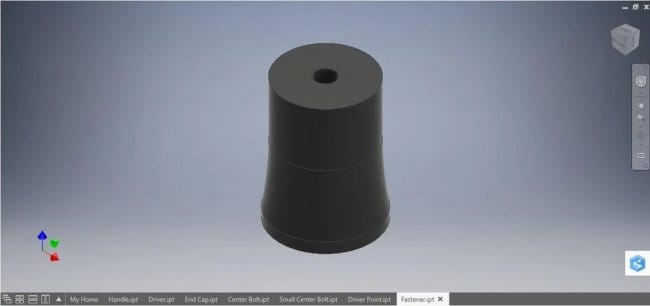

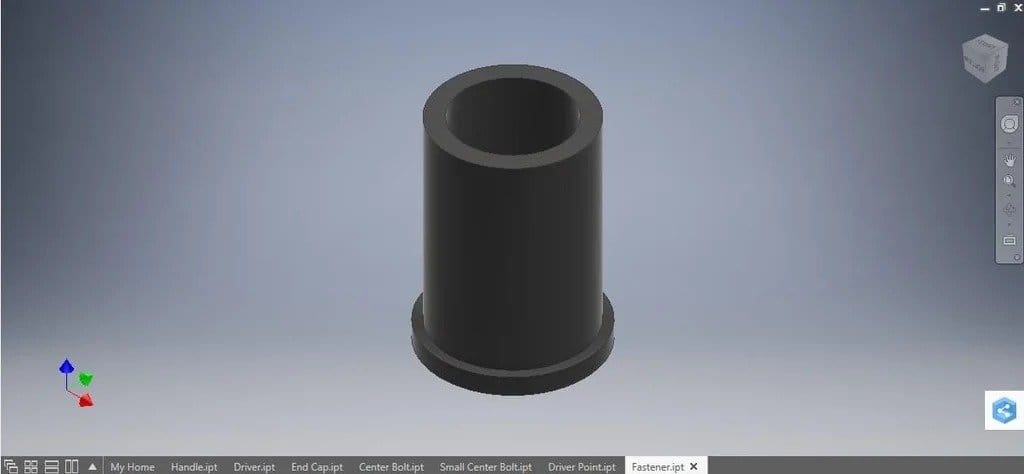

Крепежный элемент был вытянут до длины 12 мм, а на конце было спроектировано отверстие 1,8 мм, позволяющее игле пройти сквозь него. Наружная поверхность изогнута с помощью инструмента скругления из 2 пересекающихся кругов разного диаметра.

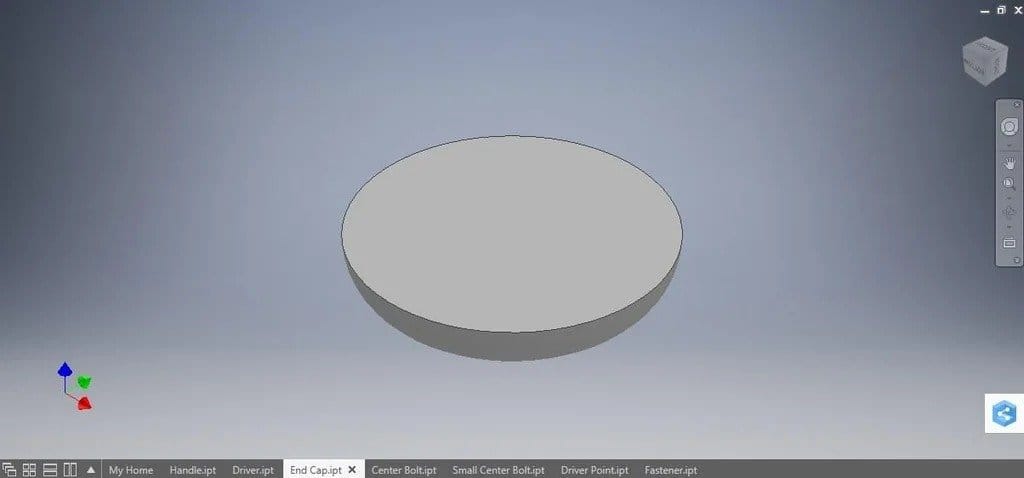

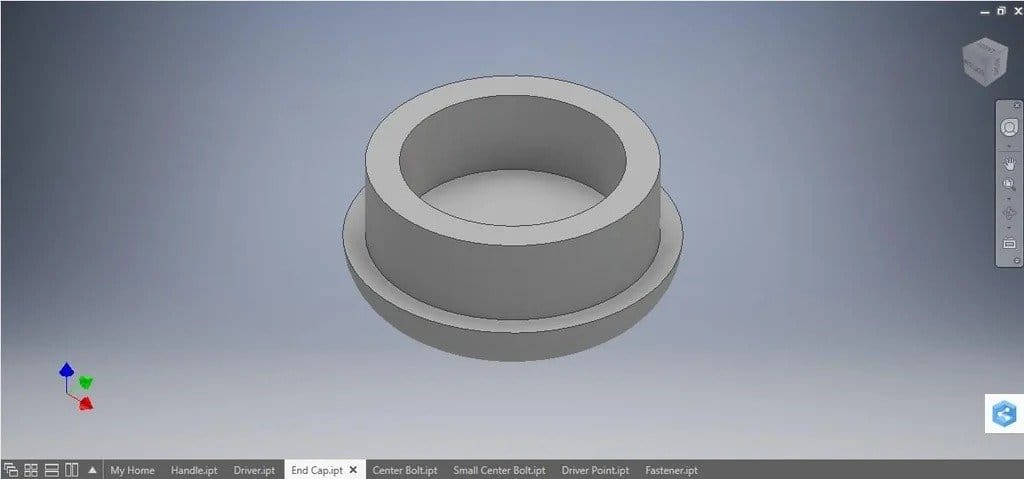

На торцевой крышке сделана внутренняя секция диаметром 8 мм, к которой позже будет добавлена резьба.

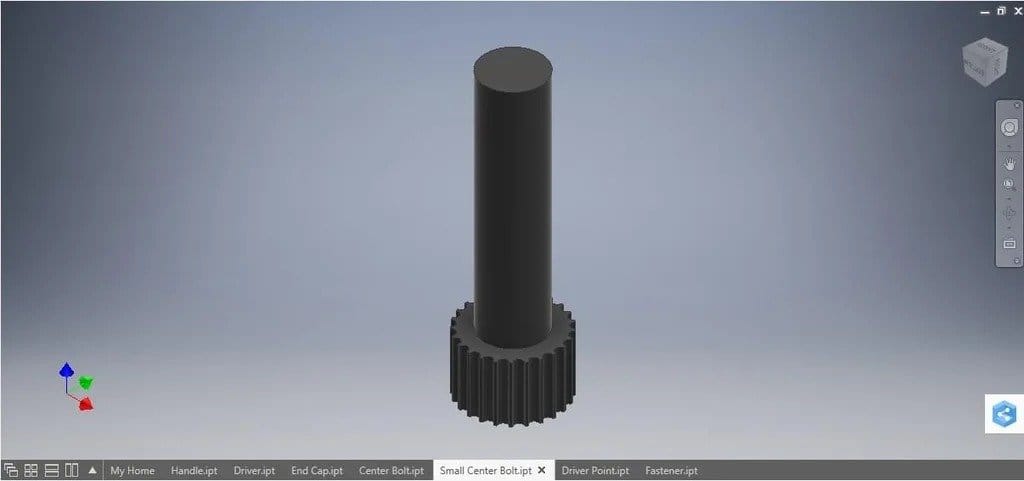

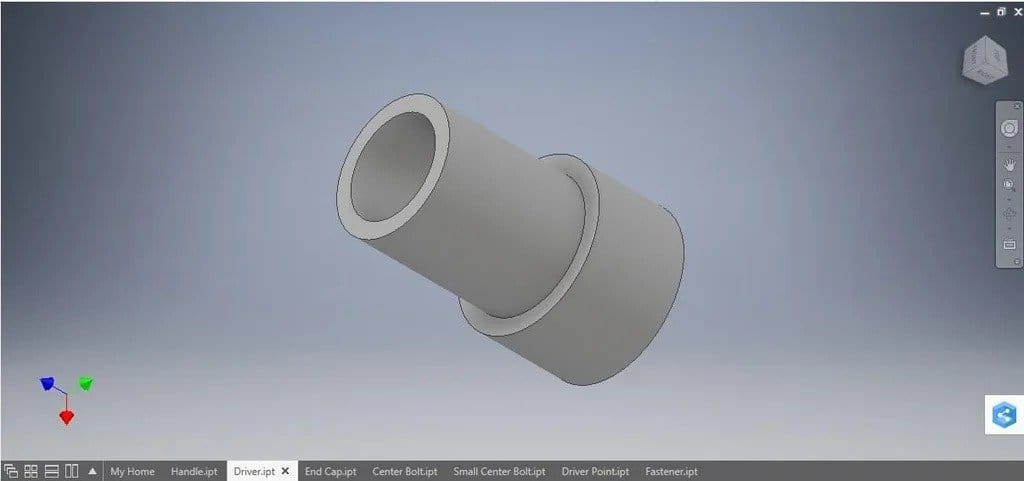

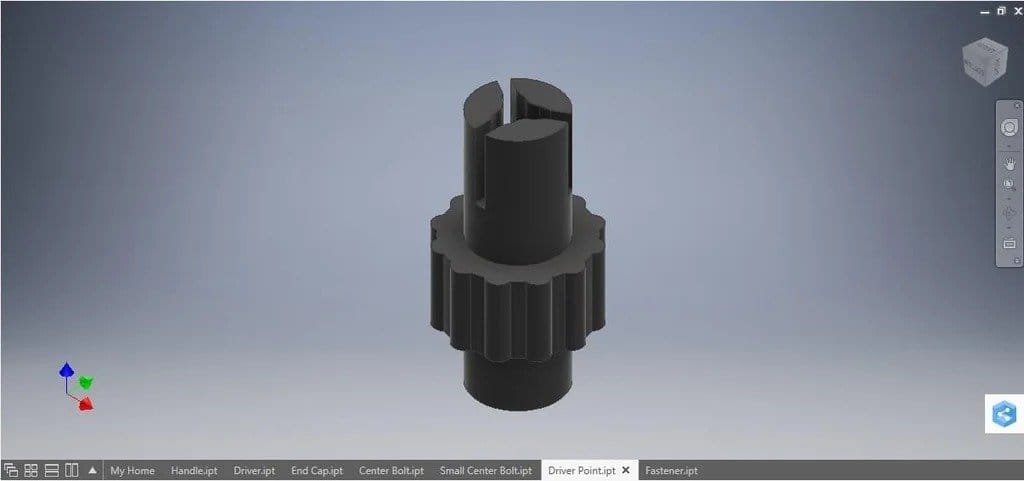

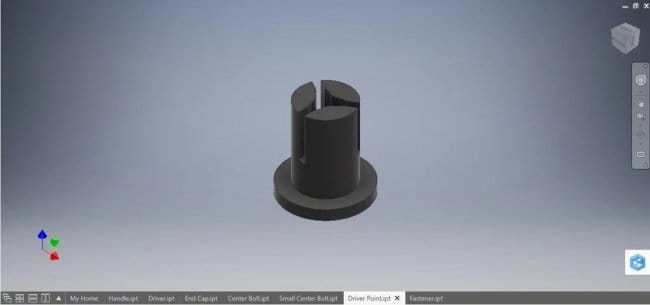

На этом этапе держатель и каретка создаются как одна часть, которые позже будут разделены. Головка привода также была смоделирована с отверстием для иглы.

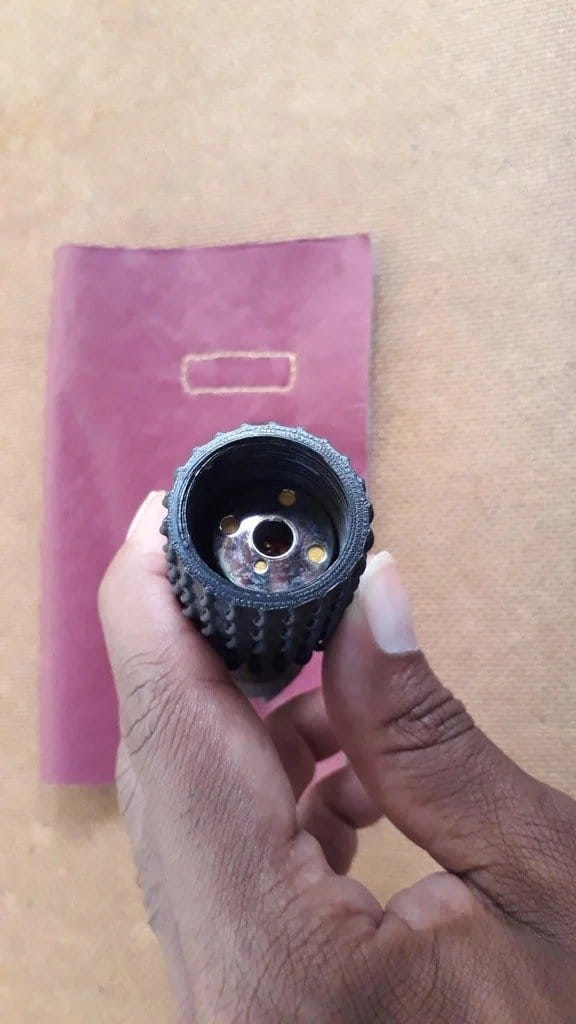

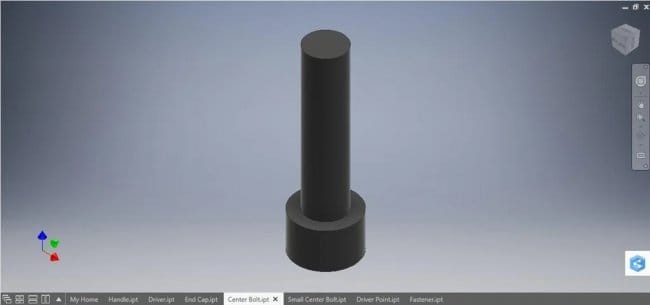

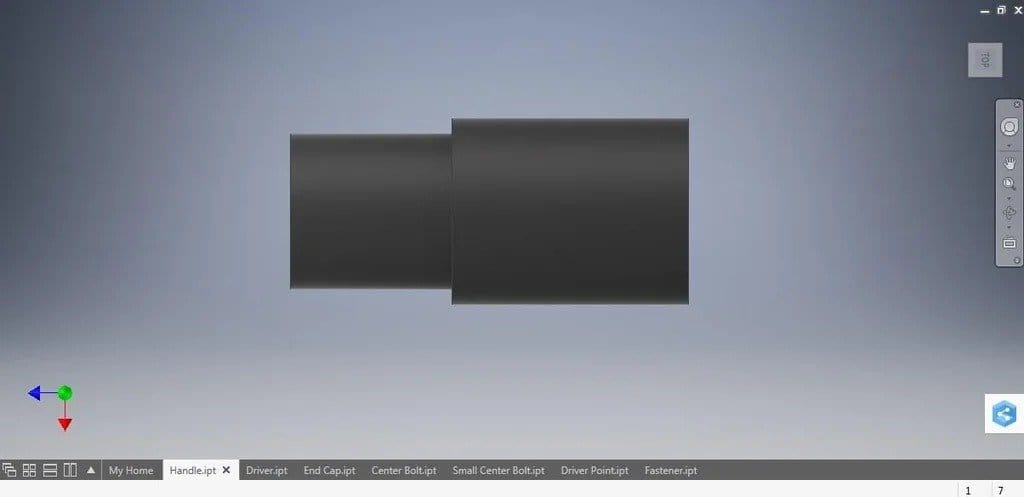

В рукоятке было вырезано отверстие, позволяющее болту скреплять привод и рукоятку вместе. Конец ручки полый, для хранения 2 дополнительных шпулек и игл.
Шаг второй: 3D-печать

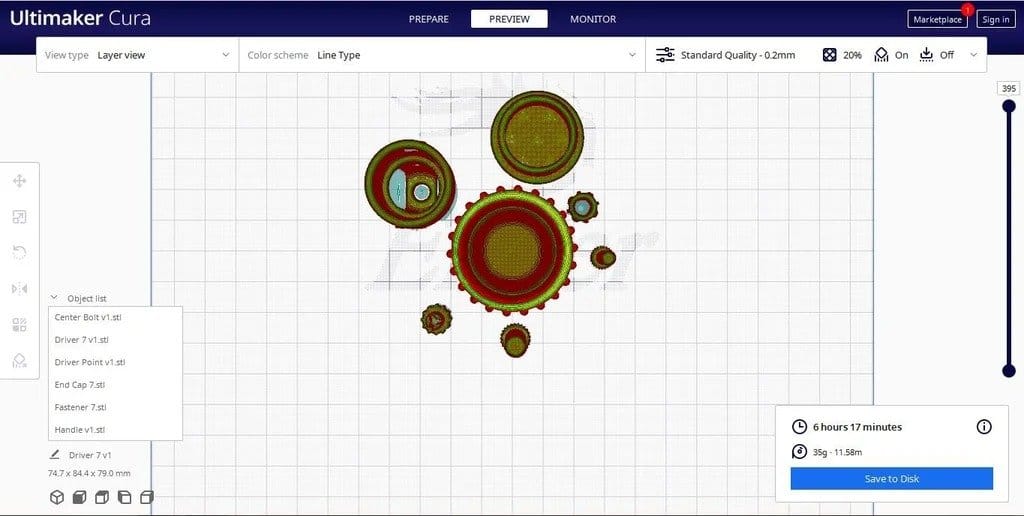

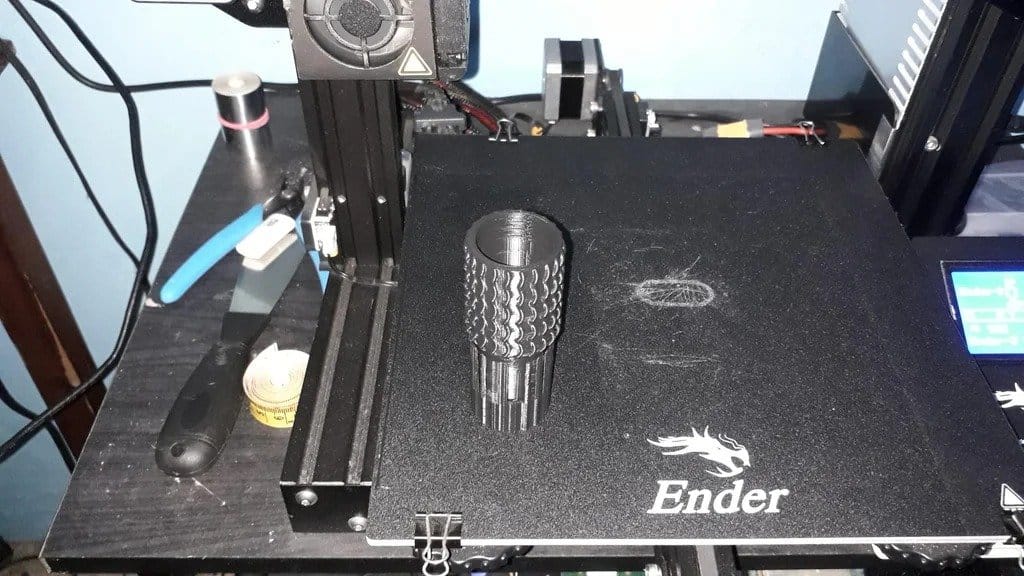

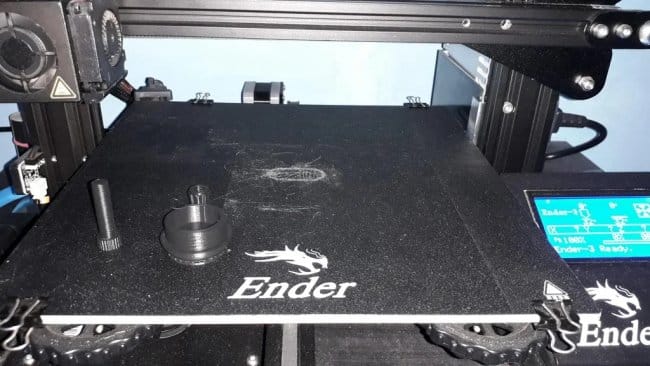

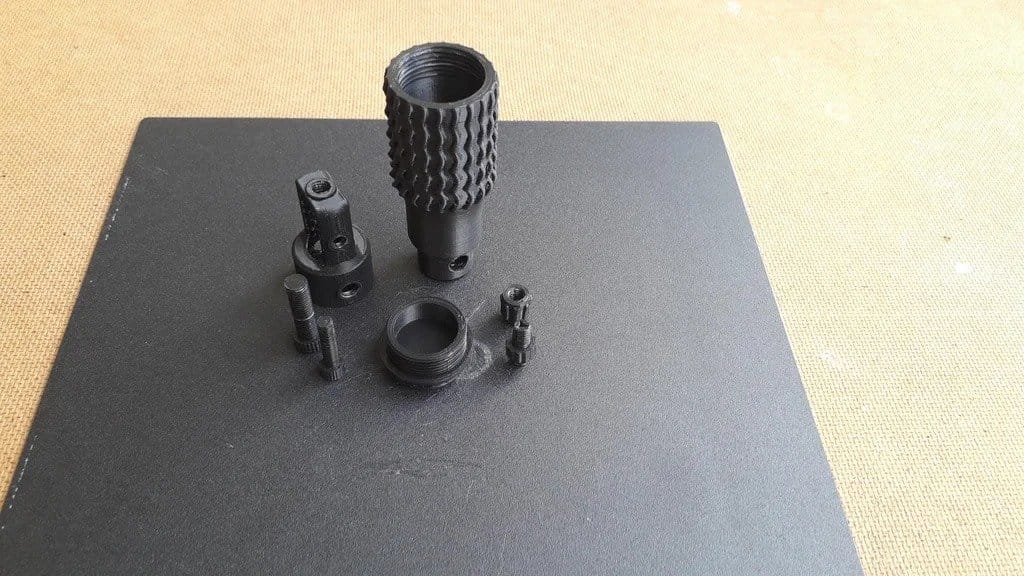

Детали были напечатаны на 3D-принтере Ender 3. Время печати составляет около 6 часов, а для деталей, включая опоры, используется около 35 гр материала.
Настройки при печати следующие:
Диаметр сопла: 0.4mm
Высота слоя: 0,2 мм
Заполнение: 20%
Толщина стенки: 0,8 мм
Температура печати: 210c
Температура стола: 47c
Скорость печати: 60 мм / с
Вентилятор охлаждения: 100%
Опора: концентрическая при плотности 5%
Файлы для печати можно скачать ниже.
Small Center Bolt v1.stl
Center Bolt v1.stl
Fastener 7.stl
Driver Point v1.stl
Driver 7 v1.stl
Handle v1.stl
End Cap 7.stl
Шаг третий: обработка

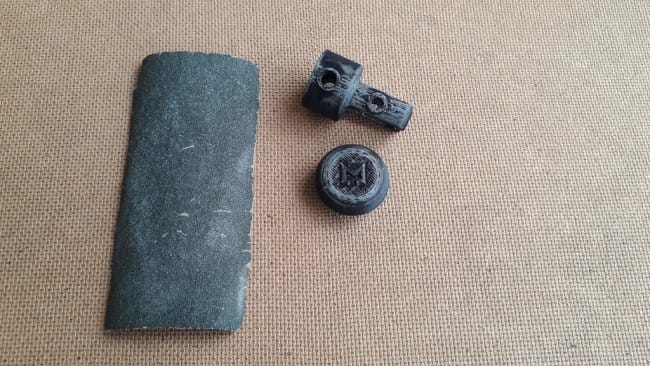

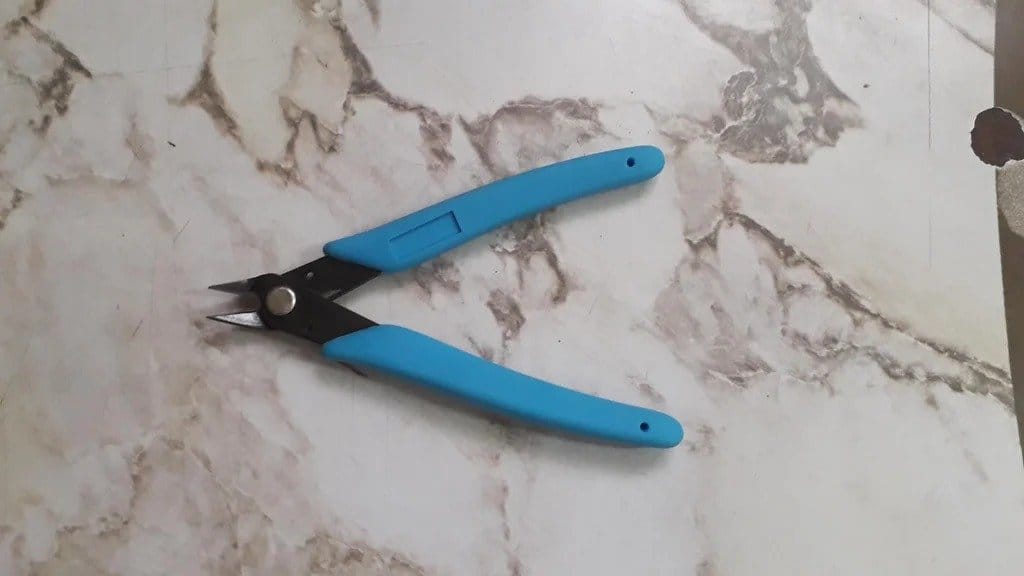

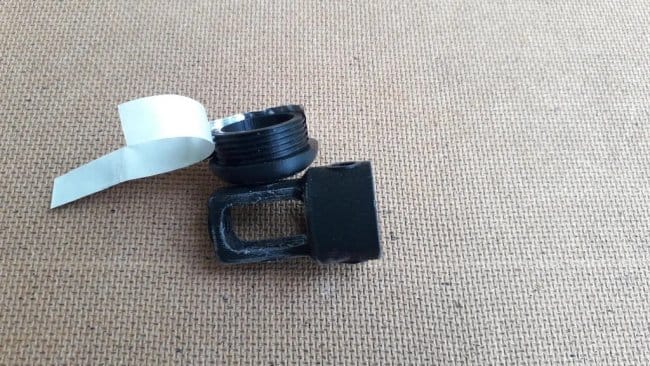

После печати деталей необходимо обработать их. Все опоры нужно срезать, детали отшлифовать.

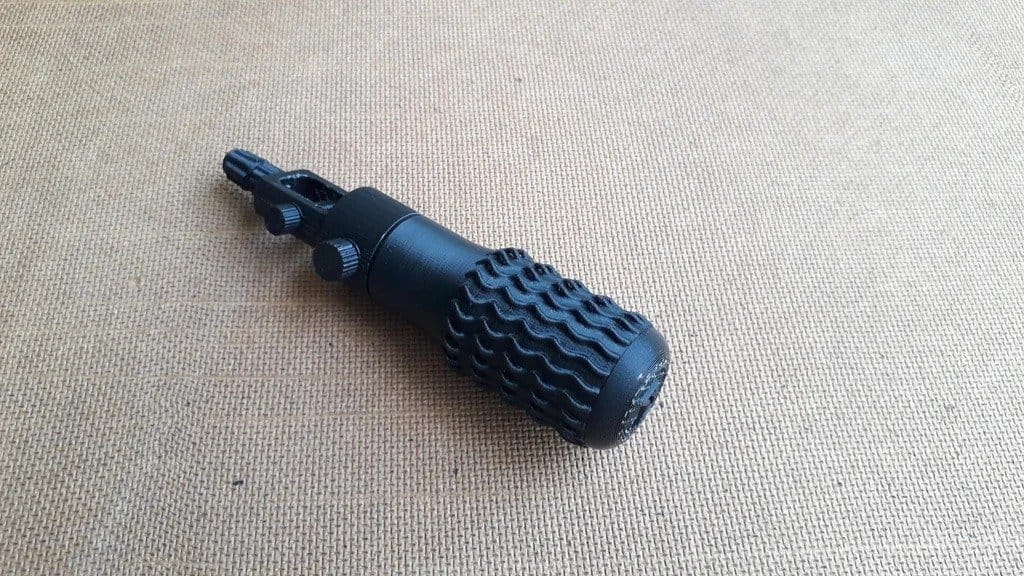

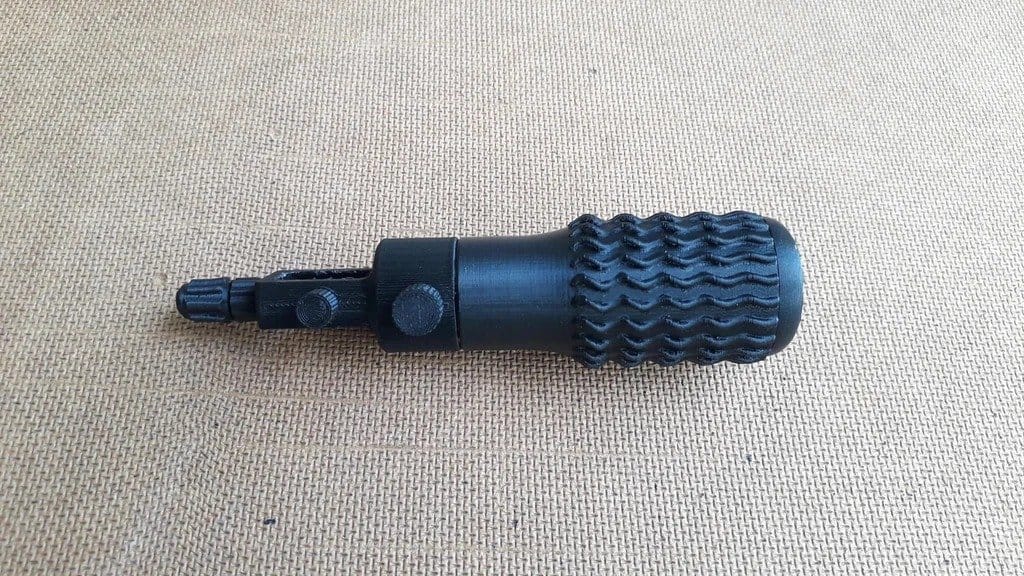

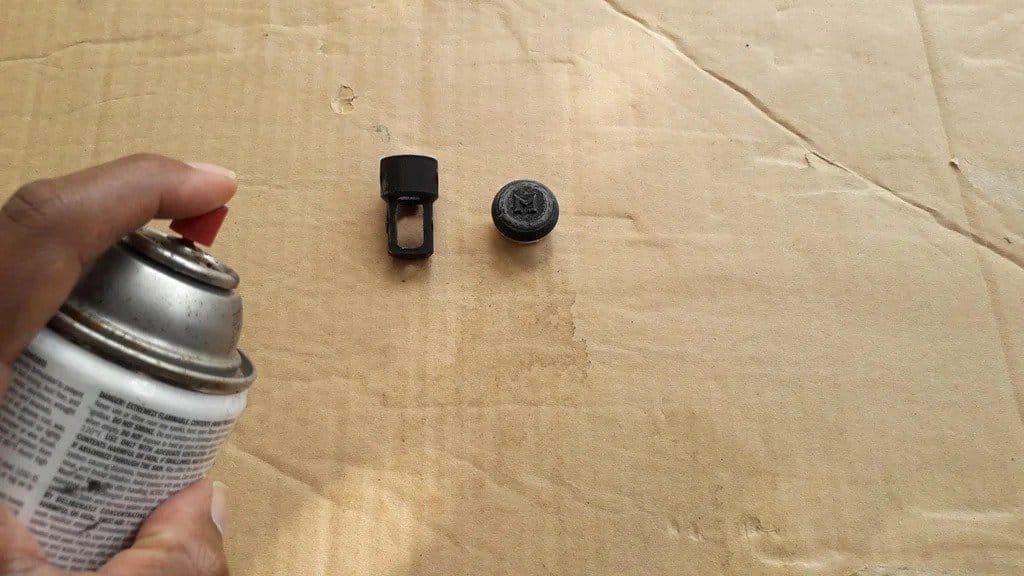

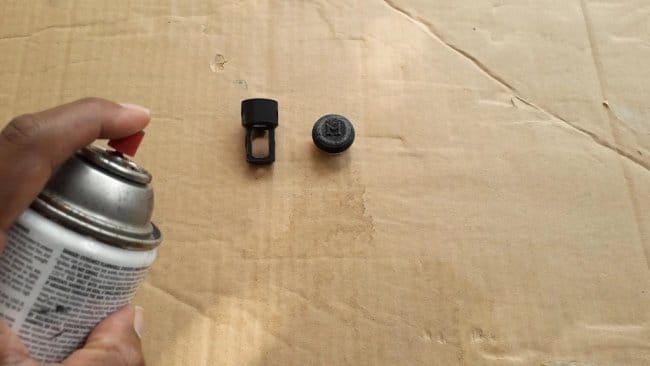

Окрашивает детали.

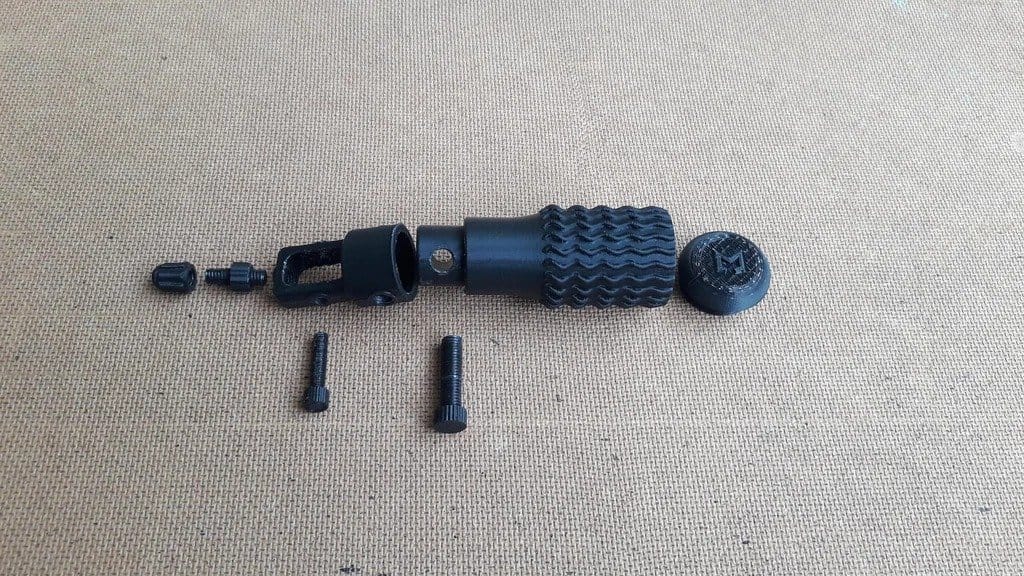

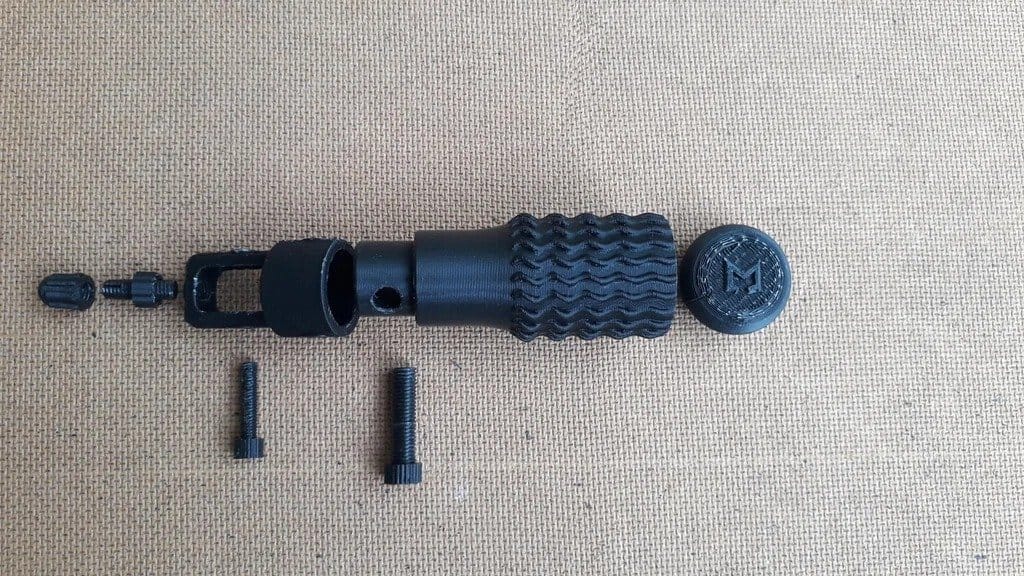

Шаг четвертый: сборка

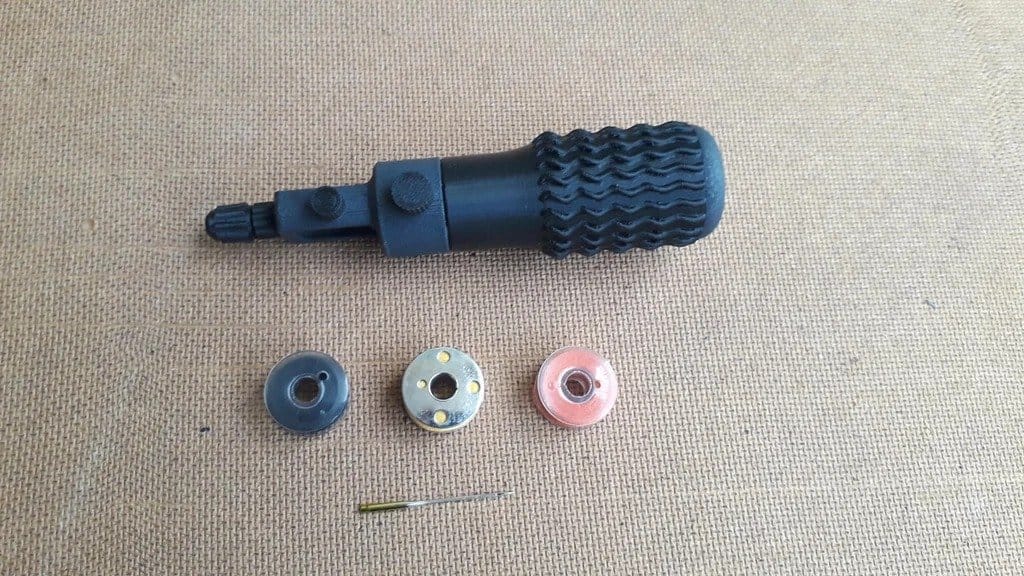

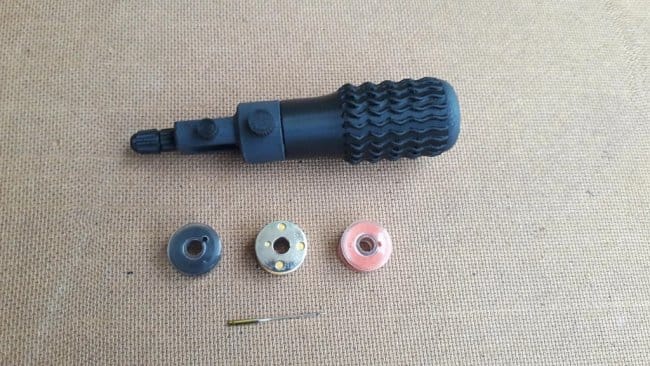

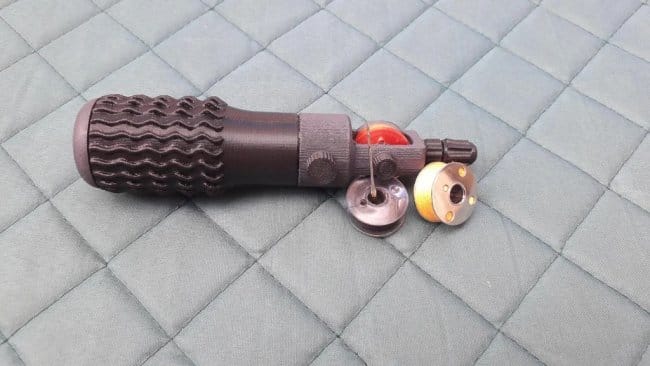

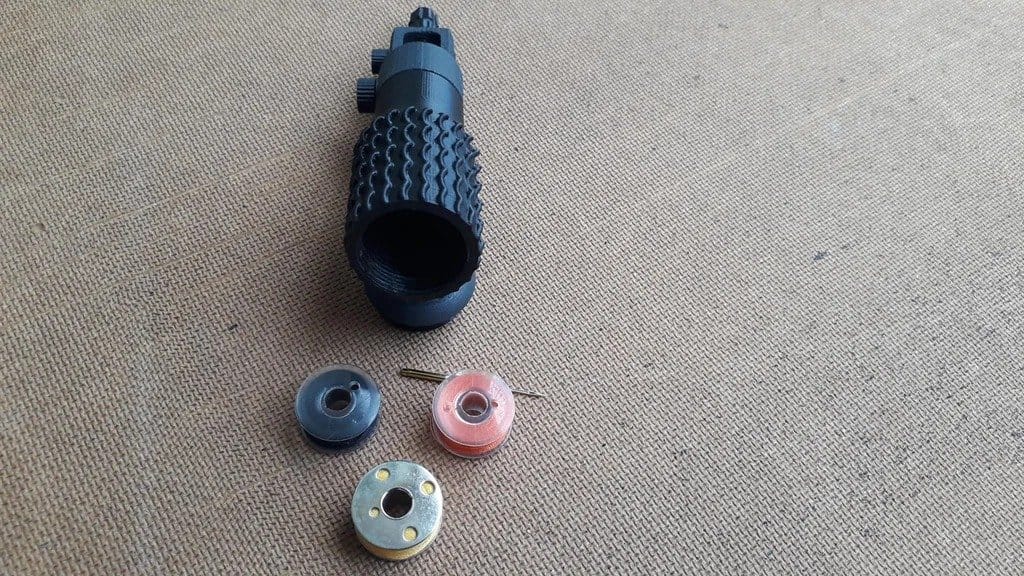

Шпульки с нитками и иглы помещаются в ручке.

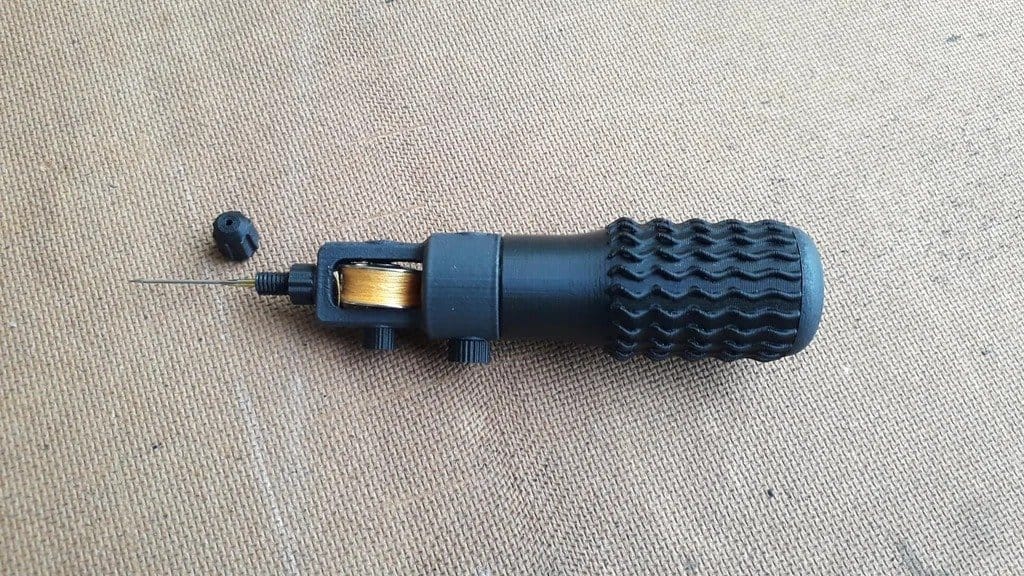

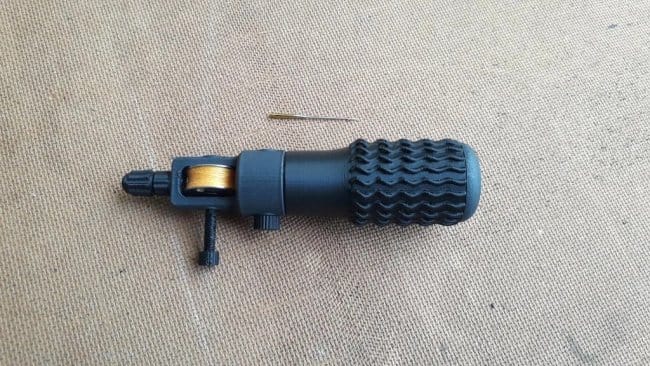

Шпульку с нужными нитками нужно установить в держатель вынув предварительно болт. Затем болт устанавливается на место.

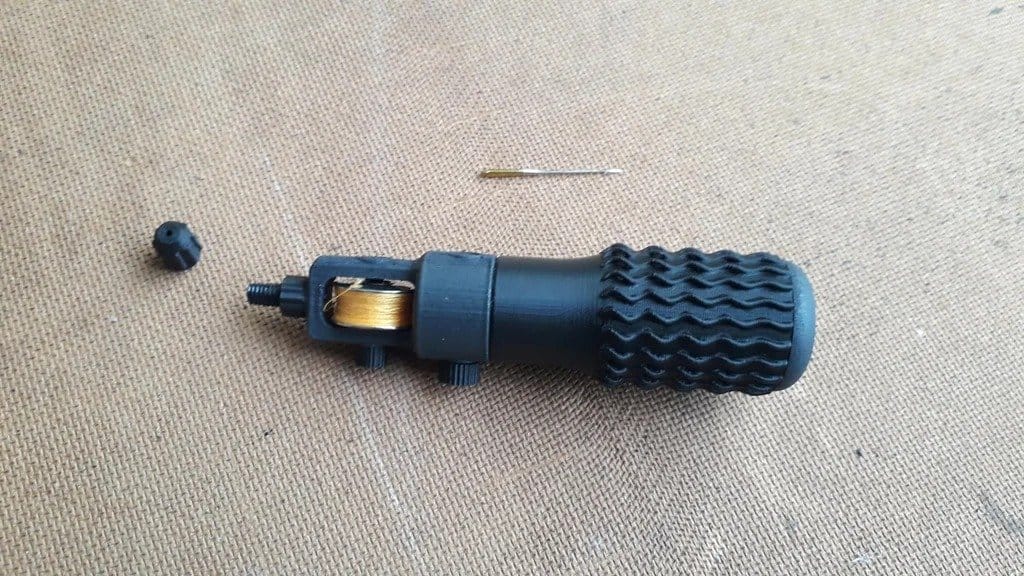

Для установки иглы нужно открутить колпачок, установить иглу, прикрутить колпачок на место.
Шаг пятый: использование инструмента
Теперь немного о том, как использовать этот швейный инструмент.

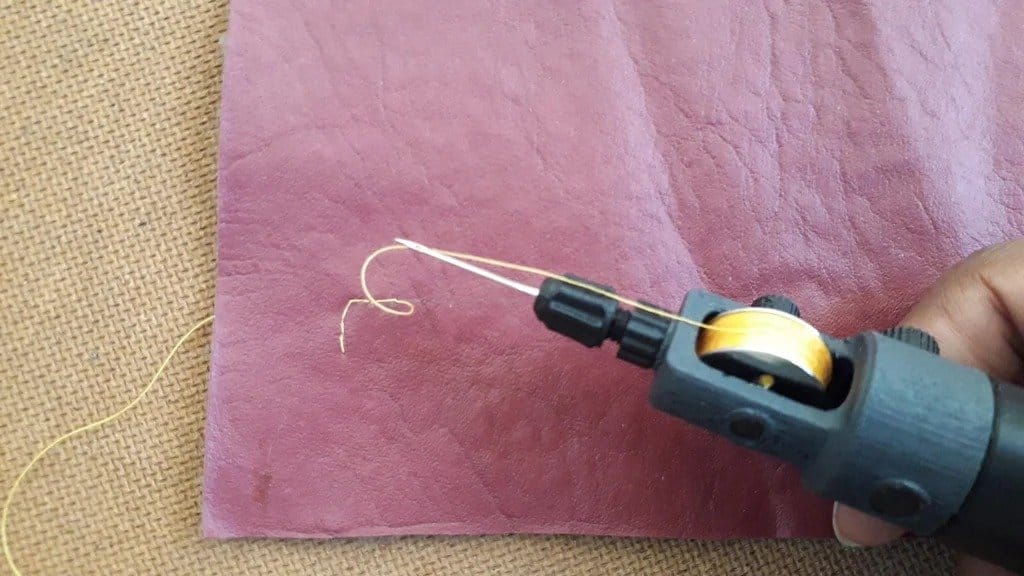

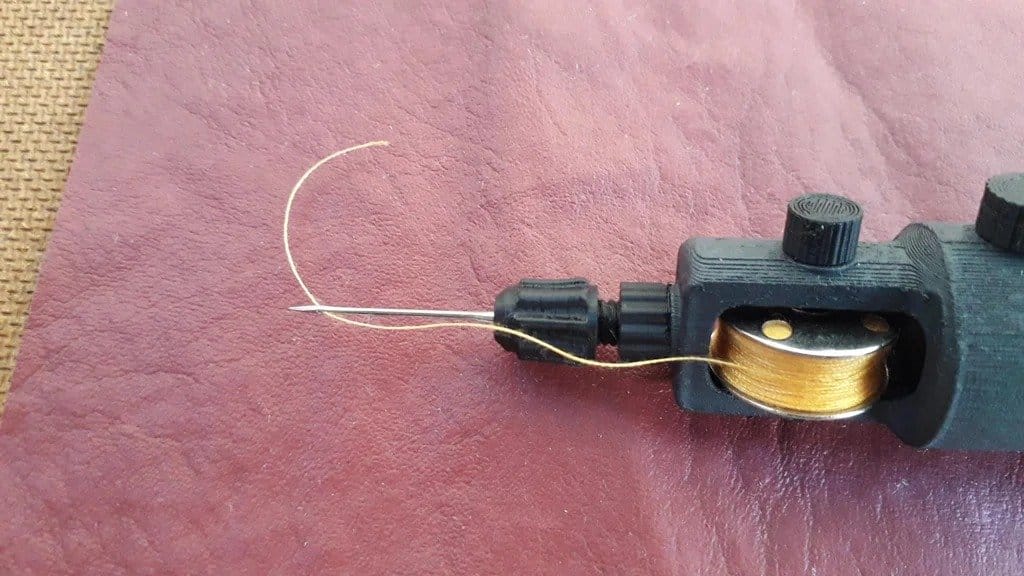

Сначала нужно заправить нить в иглу протянув ее в игольное ушко на 5 см.

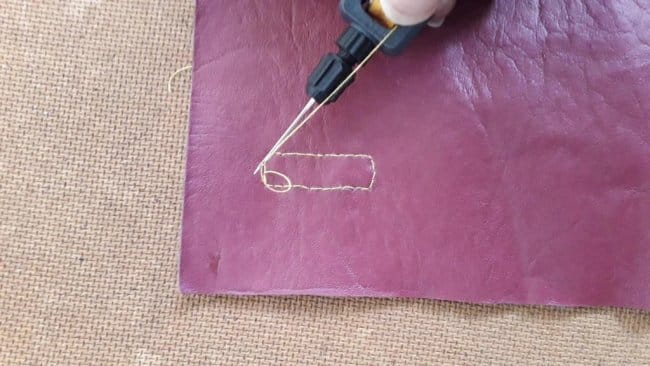

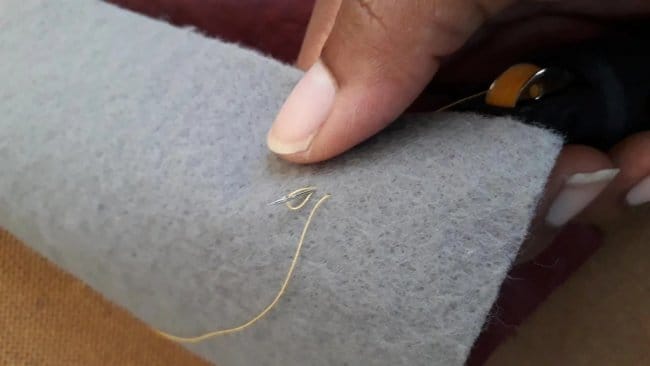

Дальше протыкаем ткань иглой, вытягиваем конец нити и протягиваем иглу назад.
Второй раз протыкаем ткань иглой, протягиваем в петлю нить и вытягиваем иглу.
Повторяйте этот процесс, пока шов не будет завершен. В конце стежка, продев иглу через ткань, обрезаем нить сзади иглы и связываем два конца нити вместе. Обрезаем излишки нити ножницами.

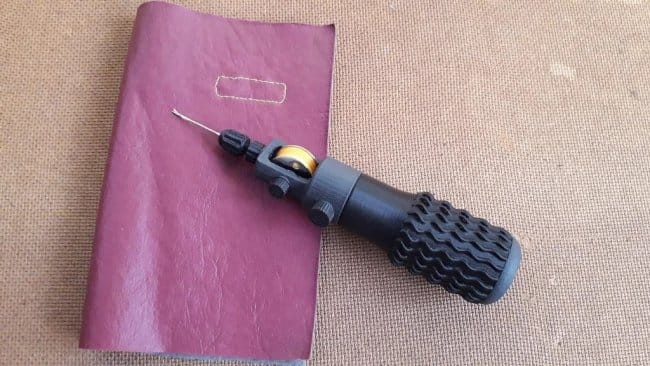

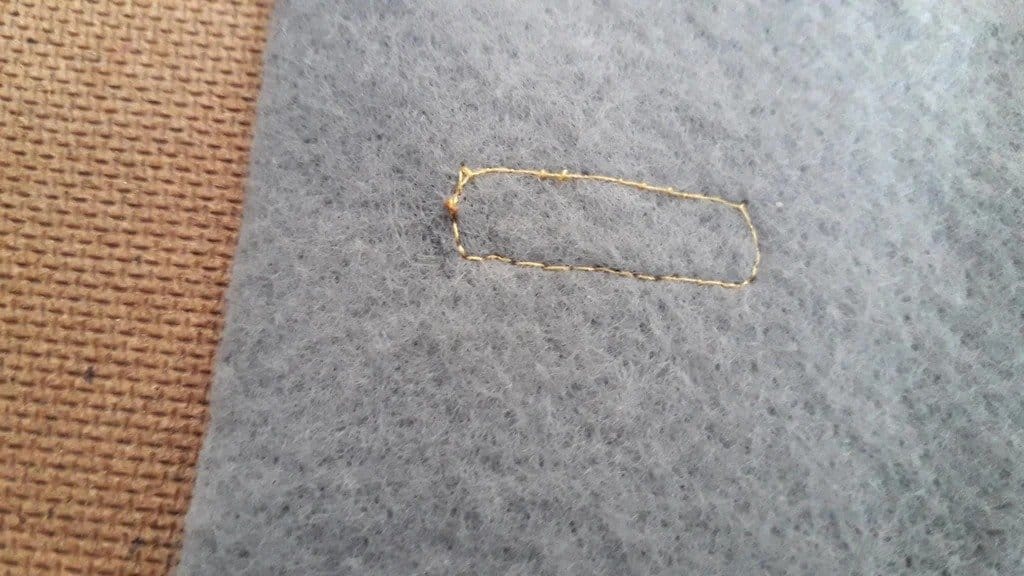

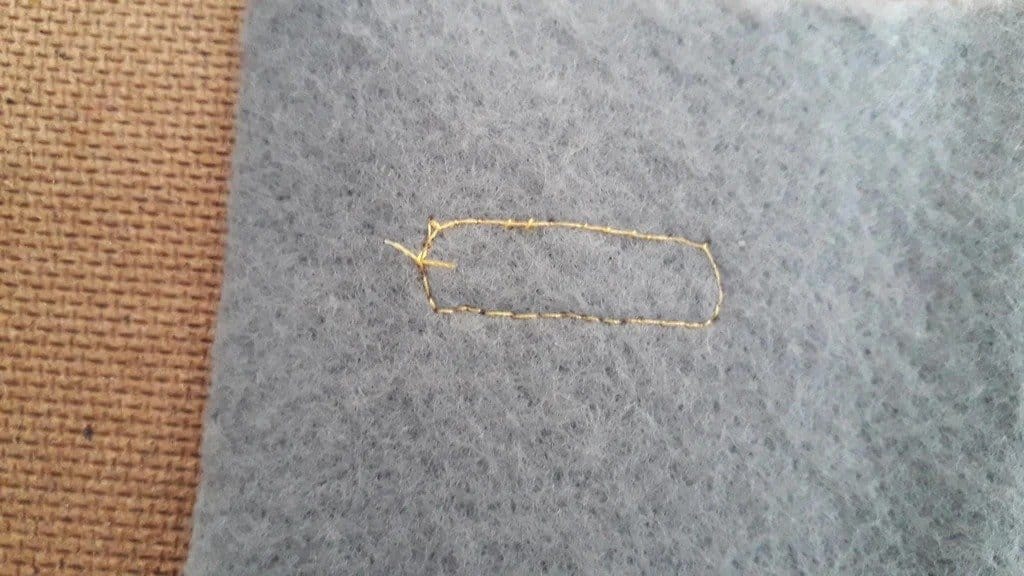

Ткань прошита.

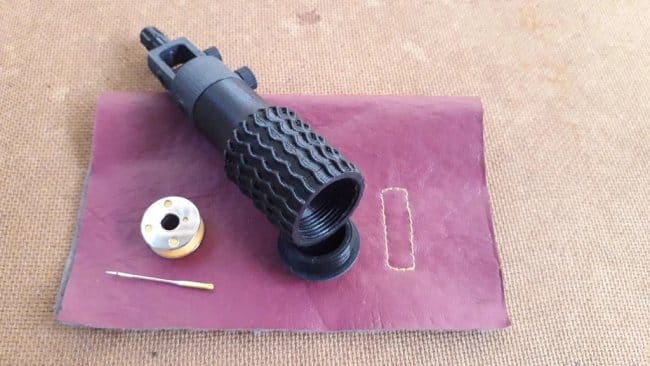

Теперь можно разобрать инструмент и спрятать шпульку и иглу в ручку.
